Skillnaden mellan brandspridning och brandgasspridning och hur du bäst skyddar dig
Vad är skillnaden på brand och brandgas?
I luftbehandlingssammanhang skiljer man på brand, värmen en brand utvecklar, och brandgas, gaser som bildas i samband med förbränning. Eftersom spridning av brand och brandgas skiljer sig så finns olika metoder för hur man bäst skyddar sig. Flera metoder kan kombineras och användas tillsammans för att ge ett optimalt skydd mot både brand- och brandgasspridning.
Brandisolering
För att klara kravet på maximal temperaturstegring i icke brinnande brandcell är det viktigt att kanalsystemet brandisoleras. Syftet med brandisoleringen är att begränsa yttemperaturen på ventilationskanalerna så att brännbart material inte antänds.
Isolerlängder och dess brandtekniska klass beror på byggnadsdelens brandmotståndtid, till exempel EI 30 och EI 60. Brandisolering påverkas även av vilken skyddsmetod mot brandgasspridning som används. Exempelvis är isolerbehovet större vid system med fläktar i drift.
För att beräkna isolerlängder kan standarden Värmeisolering av installationer – Beräkningsregler (ISO 12241:2022) användas. Datorprogrammet FEDS, Fire Exposed Duct System kan även användas för att beräkna brandisolering och skyddsavstånd.
Det är viktigt att alltid använda brandprovad och typgodkänd brandisolering med kända egenskaper.
Skyddsavstånd
Skyddsavstånd kan användas för att förhindra att brännbart material antänds vid en brand och för att skydda utrymmande personer från att bli utsatta för oacceptabelt hög värmestrålning.
Vilket skyddsavstånd som behövs beror på yttemperatur, ytans storlek och acceptabel infallande strålning.

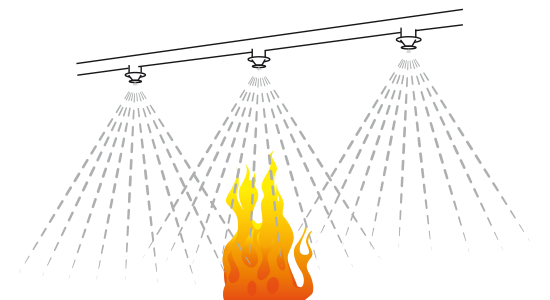

Vattensprinkler
Vattensprinkler kan användas för att dämpa en brand och skapa ett gynnsammare brandförlopp. När sprinkler används kan byggnadsdelars brandmotstånd ofta reduceras, och ventilationskanalerna kan behöva mindre eller ingen brandisolering.

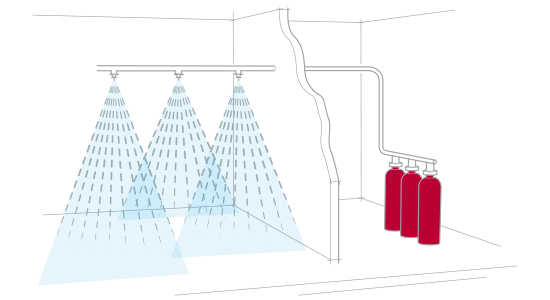

Gassläcksystem
I lokaler med särskilt känslig utrustning, till exempel dataserverrum, passar gassläcksystem med så kallade inerta gaser. När gassläcksystem används behövs speciella anordningar för tryckavlastning. Genom att använda inerta gaser i stället för vatten skyddas all känslig utrustning. Branden släcks genom att syrehalten i rummet sänks och branden på så vis kvävs. Lär dig mer om gassläcksystem och inertgasspjäll.
Brandtrycket sprider brandgas
Brandtryck uppstår på grund av uppvärmning av rumsluften vid en brand, även kallat termisk expansion. Det som styr hur högt brandtrycket blir är rumsvolym, omslutande byggnadsdelars läckage, ventilationsflöden och brandens tillväxthastighet. Begreppet brandflöde syftar på den termiska expansionens storlek.
Risken för brandgasspridning är alltid som störst i brandens inledande skede eftersom brandtrycket är som högst i denna fas.
Efter den inledande fasen finns det två olika brandscenarier:
• branden dämpas eller slocknar på grund av syrebrist
• branden resulterar i en övertändning
En övertänd brand kräver stora mängder luft/syre vilket är varför en övertändning inträffar om exempelvis ett fönster går sönder. Vid övertändning är övertrycket i rummet ytterst begränsat.
I FTX-system är det främst tilluftsdelen som påverkas vid brand eftersom flödesriktningen ändras när brandtrycket är högre än tilluftskanalens mottryck. Om fläktarna står stilla ökar brandgasspridningen i byggnaden eftersom spridningen även kan ske via frånluftskanalerna.

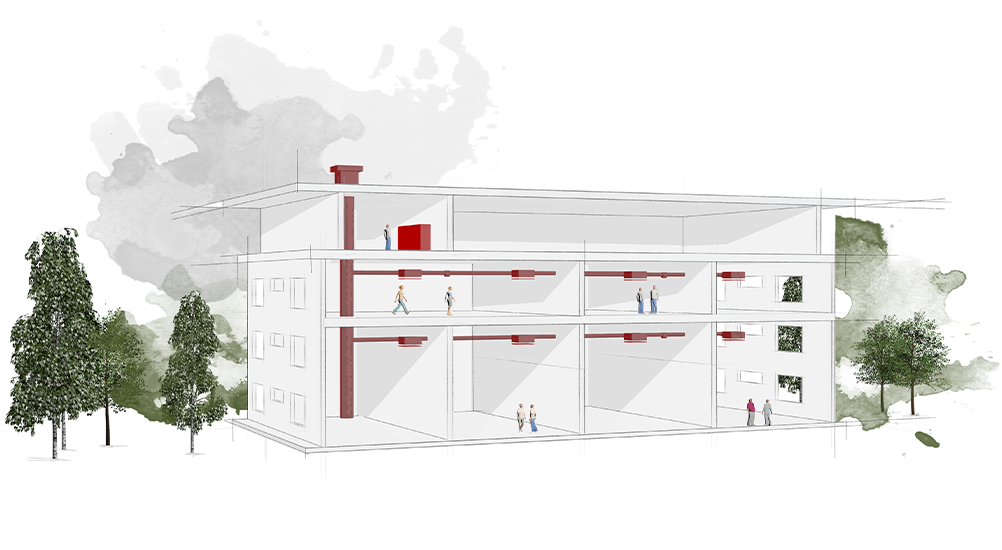

Separata system
Separata system innebär att varje brandcell i byggnaden har ett separat ventilationssystem utan luftteknisk förbindelse med övriga celler.
Brandgasspjäll eller brand-/brandgasspjäll
För att förhindra brandgasspridning kan brandgasspjäll eller brand-/brandgasspjäll användas. Brandgasspjäll eller brand-/brandgasspjäll monteras mot eller frånskilt den brandcellskiljande byggnadsdelen och genombrottet brandisoleras.
När brandgasspjäll används måste genombrottet alltid brandisoleras i samma brandtekniska klass som den genombrutna byggnadsdelen. För brand-/brandgasspjäll behövs inte detta eftersom denna typ av spjäll är dimensionerat för att klara både brand- och brandgasspridning vid genombrottet.
Fläktar i drift
Den vanligaste skyddsmetoden idag är fläktar i drift som kan kombineras med andra metoder för optimerat skydd. Behovet av kombinationsmetoder styrs i huvudsak av ventilationsflödets storlek i relation till skapat brandflöde. Ju större ventilationsflödet är i förhållande till brandflödet desto mindre blir brandgasspridningen. FX-system med fläktar i drift utan kombinationsmetoder är möjligt eftersom brandgasspridning inte sker lika enkelt i FX-system jämfört med FTX -system.
Oavsett om FTX- eller FX-system används behöver fläktarna klara blandningstemperaturen för både inledande och övertänd brand. Det behöver också finnas förbigångsspjäll förbi filter i aggregat och skydd för strömförsörjningen.
En brandcellskiljande byggnadsdel har alltid ett visst läckage via naturliga otätheter. Detta läckage, med spridning till annan brandcell via otätheter, ökar med brandtrycket. Ett system med brandspjäll skapar högre brandtryck i jämförelse med ett fläktar i drift-system.
Fläktar i drift med backströmningsskydd, kombinationsmetod FTX med fläktar i drift
Backströmningsskydd skyddar mot brandgasspridning i brandens inledande skede genom att stänga när brandtrycket blir högre än mottrycket i tilluftskanalen till enskild brandcell. Metoden är självverkande och helt oberoende av rökdetektering. Byggnaden ventileras i övrigt som vanligt, vilket innebär att eventuell brandgasspridning via otätheter ventileras ut.
Vanligtvis är ventilationsflödet betydligt mindre än brandflödet vilket gör att kombinationsmetoder som exempelvis backströmningsskydd passar i FTX–system. Brandtrycket blir lägre i system där backströmningsskydd används jämfört med brandspjäll eftersom en del av brandflödet avlastas via frånluftssystemet.
Vill du veta mer om backströmningsskydd och hur de fungerar? Läs vår artikel Allt du behöver veta om backströmningsskydd
Tryckavlastning av brandcell, kombinationsmetod FTX och FX med fläktar i drift
Att tryckavlasta brandceller via en styrd tryckavlastning är en kombinationsmetod med fläktar i drift mot brandgasspridning. En styrd tryckavlastning kan till exempel vara ett spjäll i fasaden som öppnar via impuls från rökdetektor. Syftet är att avlasta en tillräckligt stor del av brandflödet för att ventilationssystemet ska klara av att hantera resterande brandtryck.
Brandgaskontrollspjäll
Brandgaskontrollspjäll eller rökkontrollspjäll kan exempelvis användas i system för brandgasventilation med styrd öppning och stängning eller i system för trycksättning/tryckavlastning av trapphus, räddningshissar och utrymningshissar.
