Så fungerar Basic backströmningsskydd i fönsterlösa rum
Basic backströmningsskydd i rum utan fönster
I denna artikel får du lära dig mer om hur Basic backströmningsskydd fungerar i källare och andra fönsterlösa rum, och hur backströmningsskyddet skiljer sig från traditionella brandgasspjäll. Dessutom tittar vi närmre på de tester och standarder som tillämpas för att säkerställa effektiviteten hos backströmningsskyddet.
Basic och fläktar i drift – en effektiv lösning för källarlokaler

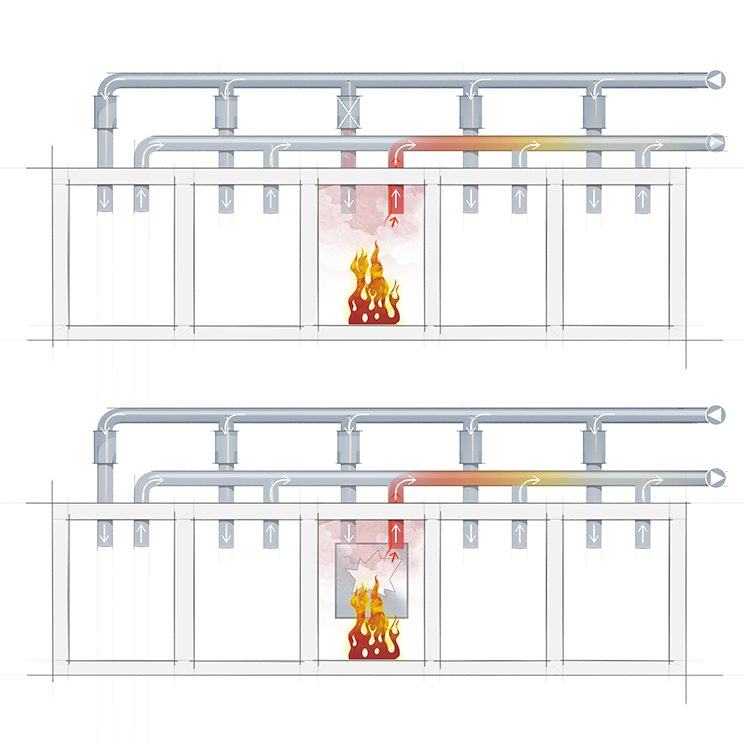

Backströmningsskydd kan användas både i rum med fönster, där fönsterna eventuellt fungerar som passiv tryckavlastning, och i fönsterlösa rum i kombination med fläktar i drift. Fläktar i drift med backströmningsskydd klarar både den inledande branden och den övertända branden. Därför kan backströmningsskydd som Basic monteras i fönsterlösa rum som exempelvis i källarlokaler eller andra brandceller utan fönster.
När brandtryck beräknas kan inte en fönsterkollaps (passiv tryckavlastning) antas ske. Man behöver i stället beräkna brandtrycket och dess varaktighet utifrån en fullständigt ventilationskontrollerad brand där avlastning sker via frånluftssystemet.
Vad är dimensionerande brandtryck?
I den svenska standarden SIS/TS 24837:2024 tas brandförlopp upp i avsnitt 6.2.2.1 där det står:
• Vid bestämning av brandförlopp och brandflöde bör hänsyn tas till brandtillväxt, brandrummets geometri och ventilationsförhållanden.
• Brandens tillväxthastighet (se tabellen nedan) bör i det tidiga brandförloppet motsvara kW/s² om inte annat kan påvisas.
Verksamhet
Tillväxthastighet, kW/s²
Kontor och skolor
0,012
Bostäder, hotell och vårdlokaler
0,047
Utrymmen i verksamhetsklass 2 (t.ex. samlingslokaler, butiker och nattklubbar)
0,047
Garage
0,047
• Brandflödet kan begränsas av en maximal tryckuppbyggnad som kan antas vara 1500 Pa om inget annat påvisas.
• I det tidiga brandförloppet kan dimensionerande brandgastemperaturen antas vara högst 350 °C.
• Brandgastemperaturen i det sena brandförloppet, dvs. när övertändning har inträffat, kan bestämmas med modell för naturligt brandförlopp enligt SS-EN 1991-1-2, bilaga A eller motsvarande.
Alternativen i SIS/TS 24837:2024 för att bestämma brandtrycket är antingen att utgå från tillväxthastigheten eller schablonmässigt anta ett högsta brandtryck av 1500 Pa.
Syftet med det beräknade brandtrycket är att visa att brandtrycket inte blir större än 1500 Pa. Brandtryck under 1500 Pa kan uppnås till exempel om lokalen är sprinklad och/eller om luftflödena (ventilationen) eller läckaget är tillräckligt stort för att avlasta brandflödet.
Vad är skillnaden mellan backströmningsskydd och brandgasspjäll?
Backströmningsskydd skiljer sig från brandgasspjäll och brand-/brandgasspjäll både genom hur man projekterar och provar produkterna. Brandgasspjäll och brand-/brandgasspjäll testas vid en tryckskillnad av 300 Pa för att fastställa läckaget i enlighet med europeisk standard, alltså mindre än de 1500 Pa som anges i SIS/TS 24837:2024. Vidare provas inte brandgasspjäll och brand-/brandgasspjällens stängningsfunktion enbart vid tryckförändring, vilket är en grundläggande funktion för backströmningsskydd. Hur läckaget påverkas vid högre brandtryck testas inte enligt standard. Däremot provtrycks spjällen vid större tryckskillnader i kallt tillstånd för att bestämma tryck- och täthetsklass enligt AMA.
Jämfört med brandgasspjäll och brand-/brandgasspjäll blir brandtrycket alltid lägre med backströmningsskydd eftersom en del av brandflödet alltid avlastas via frånluftssystemet.

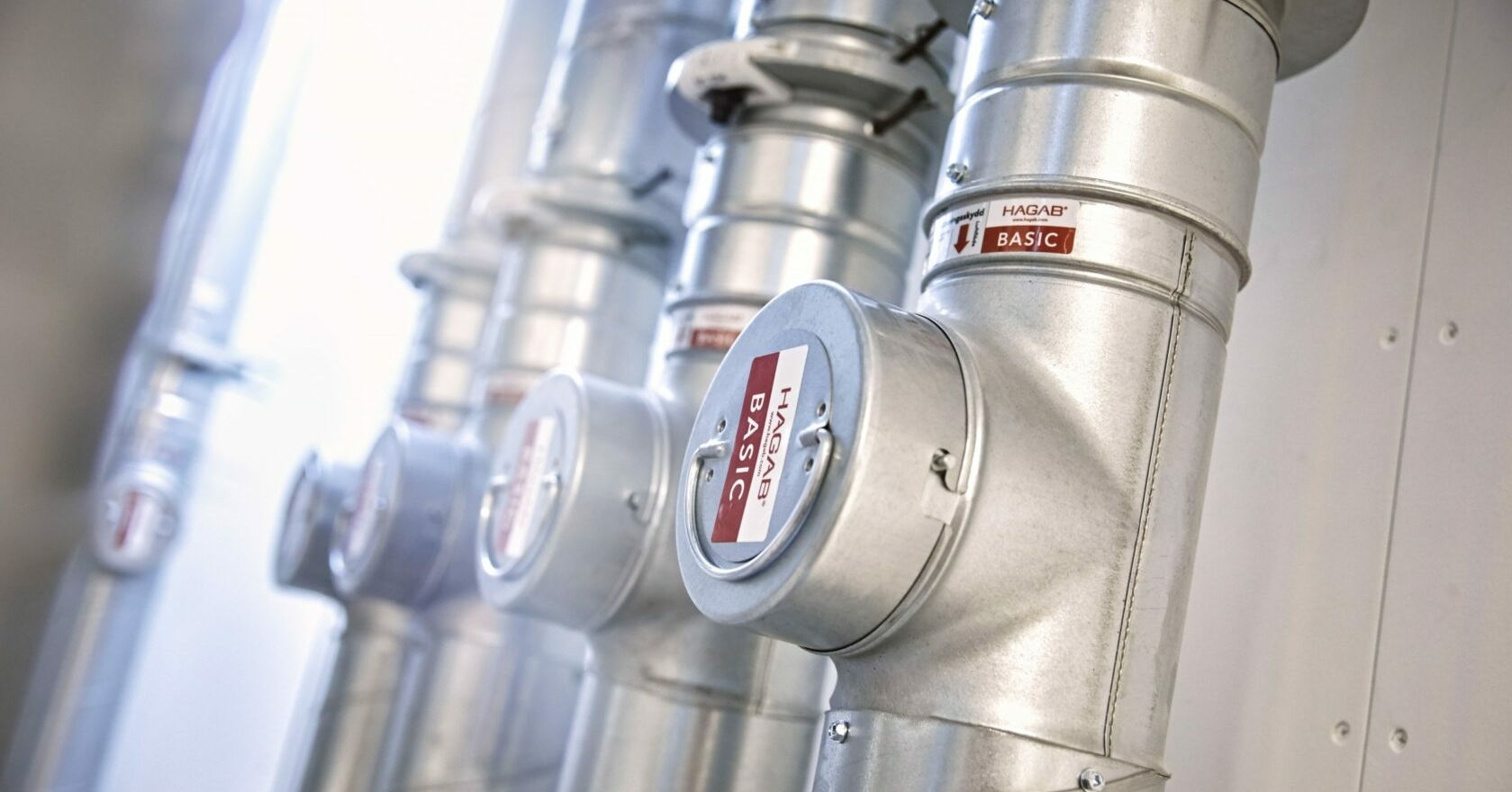

Backströmningsskyddet Basic är testat vid olika tillväxthastigheter i ett fönsterlöst rum, vilket framgår i typgodkännandet.
Lär dig mer om backströmningsskydd i vår artikel Allt du behöver veta om backströmningsskydd.
